Detalhes do produto:
Condições de Pagamento e Envio:
|
| Material do corpo: | a105n | guarnição: | 13Cr, meio Stellite/Stellite completo |
|---|---|---|---|
| Tamanho: | 1/2 pol. - 2 pol. | Pressão nominal: | Classe 800LB/800# |
| Acionador: | Automaticamente | Extremidades da conexão: | Interruptor (solda do soquete) |
| Tipo de disco: | Tipo do elevador | Outros: | Disponível |

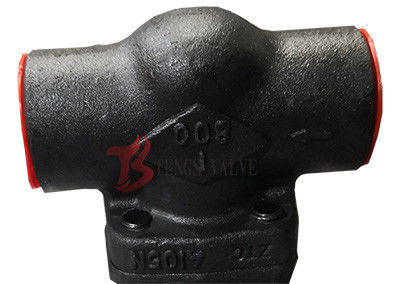

Valva de controlo de elevação de aço forjado A105N, SW, DN25, 800LB, API602
Detalhes rápidos:
1- Construções: OS&Y, Capô com parafusos, Capô Soldado e Capô Selado sob Pressão;
2Porto completo / Porto reduzido
3Tamanho: 1/2" a 2".
4Pressão nominal: ANSI 800LB
5. Conexões de extremo: Solução de ligação (SW)
6Materiais disponíveis em: A105N
7Vários materiais de acabamento estão disponíveis para atender a diferentes condições de serviço
8. NACE MR 0175 a pedido
Normas
Projeto e fabrico: BS5352, API602
Tamanho da ligação final:
1) Dimensão da ligação: ANSI B16.11
2) Dimensão do fio de parafuso: ANSI B1.20.1
3) Dimensão da soldadura por extrusão: ANSI B16.25
4) Dimensão da extremidade da flange: ANSI B16.5
Inspecção e ensaio das válvulas: API598
Material de acordo com o ANSI/ASTM
Características:
1. Indicadores de pressão e temperatura para o aço de carbono
CL150-285P.S.I @100° F
CL300-740P.S.I @ 100° F
CL600-1480P.S.I @ 100° F
CL800-1975P.S.I @ 100° F
CL1500-3705P.S.I @ 100° F
2Tipo de disco da válvula de retenção
Tipo de balanço, tipo de elevação, tipo de esferográfica
3Conexão entre o corpo e o capô
Carcaça de aço
De peso superior a 200 g/m2
Capô de vedação sob pressão
4. Estilo de junta de cobertura
Aço inoxidável + junta de grafite flexível
Garrafa de metal, Garrafa de anel de metal, Design do capô de vedação de pressão
5Senta-te.
Para a válvula de retenção de aço inoxidável, é geralmente adotado um assento integrado, ou pode ser mecanizado integralmente após solda de liga dura.
6Tipo de furo:
O corte total (FB), o corte reduzido (RB)
Descrições:
1.Lista de peças e materiais das válvulas de controlo de aço forjado:
| - Não, não. | Nome da parte | A105/F6a | A0105/F6aHFS | LF2/304 | F11/F6aHF | F304 (L) /304 (L) | F316 (L) / 316 (L) | F51/F51 | F20/F20 |
| 1 | Corpo | A105 | A105 | LF2 | F11 | F304 (L) | F316 (L) | F51 | F20 |
| 2 | Anel do banco | 410 | 410HF | 304 | 410HF | 304 ((L) | 316 ((L) | F51 | F20 |
| 3 | Disco | F6a | F6a | F304 | F6aHF | F304 (L) | F316 (L) | F51 | F20 |
| 5 | Garrafas | 304+ Garfita flexível | 316+ Garfita flexível | ||||||
| 6 | Capô | A105 | A105 | LF2 | F11 | F304 (L) | F316 (L) | F51 | F20 |
| 7 | Bolt | B7 | B7 | L7 | B16 | B8 (M) | B8 (M) | B8M | B8M |
| 15 | Placa de identificação | AL | AL | AL | AL | AL | AL | AL | AL |
| 32 | Reboque | AL | AL | AL | AL | AL | AL | AL | AL |
| 33 | Esfera de aço | 430 | 430 | 304 | STL | F316 (L) | 316 ((L) | STL | STL |
| 34 | Nozes de disco | 2H | 2H | 8 | 8 | 8 ((M) | B8 (M) | 8M | 8M |
| 35 | Braço de balanço | 410 | 410 | 304 | 410 | 316 ((L) | 316 ((L) | F51 | F20 |
| 36 | Pinhas | 410 | 410 | 304 | 410 | 304 ((L) | 316 ((L) | F51 | F20 |
2.Dimensões principais da ligação:
Classe 800
| Especificações | RP | 1/2 | 3/4 | 1 | 1 1/4 | 1 1/2 | 2 | 2 1/2 | ||
| (NPS) | F.P. | Quatro por cento | 3/8 | 1/2 | 3/4 | 1 | 1 1/4 | 1 1/2 | 2 | |
| Cara a cara. | L | Lft | 79 | 79 | 92 | 111 | 120 | 152 | 172 | 220 |
| (mm) | Balanço | 79 | 79 | 92 | 111 | 120 | 120 | 140 | 178 | |
| Altura | H | Lft | 61 | 61 | 61 | 78 | 84 | 84 | 118 | 132 |
| (mm) | Balanço | 61 | 61 | 61 | 78 | 84 | 84 | 120 | 133 | |
| Dimensões da porta de fluxo | d | Elevação | 7 | 9 | 13 | 175 | 23 | 30 | 35 | 46 |
| (mm) | Balanço | 8 | 105 | 135 | 18 | 24 | 29 | 36.5 | 45 | |
| Peso (kg) | Elevação | 1.2 | 1.5 | 17 | 3.3 | 4.2 | 4.2 | 10.5 | 12.5 | |
| Balanço | 14 | 15 | 1.7 | 3.3 | 4.2 | 4.2 | 8.5 | 10.9 | ||
