Detalhes do produto:
Condições de Pagamento e Envio:
|
| Body Material: | Ductile Iron / DI / GGG50 | Screen: | SS304, SS316 |
|---|---|---|---|
| Size: | Dn15 - Dn600 | Pressure Rating: | Pn16, 1.6MPa |
| Connection Ends: | RF, FF | Other: | OEM available |

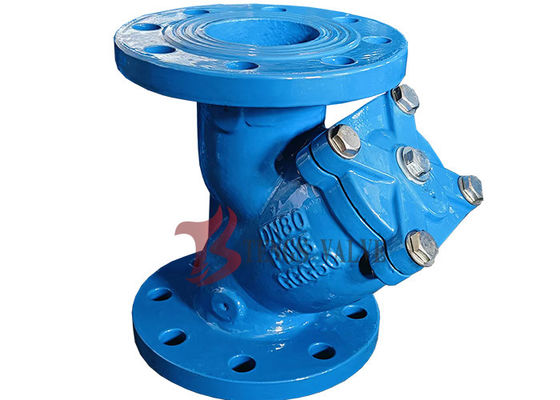

GGG50, Ferro Dúctil, Estirador tipo Y com flange DI, Estiradores, Pn16, 1.6MPa, SS304 Corpo de tela DI, Dn80
Detalhes rápidos:
1Tipo: GGG50, DI Y tipo de filtro
2Tamanhos: Dn15 - Dn600
3Pressão nominal: Pn16
4Meio adequado: Águas residuais, etc.
5Material do corpo: Ferro Dúctil / DI / GGG50
6Ecrã: aço inoxidável (SS304, SS316)
7Tamanho das malhas: 10 malhas, 20 malhas, 40 malhas, 60 malhas, 100 malhas, 200 malhas, 400 malhas, etc.
8Conexão final: FF, RF
9Pintura: revestimento epoxi (azul)
Normas de concepção:
Cara a cara: DIN3202 F1
Perfuração de flange em conformidade com a norma DIN2501
Ensaio hidráulico (ensaio corporal): 1,5 vezes a pressão de trabalho com água.
Características do filtro
1. A filtragem é um tipo de equipamento que elimina uma pequena quantidade de impurezas de líquidos e gases. Pode proteger o funcionamento normal do compressor, bomba e outros equipamentos, bem como instrumentos,Também pode melhorar a qualidade dos líquidos e gasesAssim, pode ser amplamente utilizado em petróleo, indústria química, fibra química, indústria farmacêutica e alimentar, etc.
2Características do filtro
Uma filtragem de tipo compacto com baixa resistência ao fluido e que requer menos espaço de instalação.
A filtragem do tipo Y pode ser amplamente utilizada para remover sujeira e poeira de tubulações.
Leve, compacto e projetado para facilitar a tubulação, o filtro tipo Y vem em uma grande variedade de estruturas, formas e tipos de malha.
Estirador Medium aplicável
A) Meio corrosivo fraco para a produção petroquímica, tais como água, amônia, petróleo e produtos de hidrocarbonetos, etc.
B) Meio corrosivo para produtos químicos como hidrato de sódio, sódio cáustico, ácido métrico, ácido acético, etc.
C) Meio de baixa temperatura para refrigeração, o refrigerante, como o metano liquefeito, a amônia liquefeita, o oxigénio, etc.
D) Medios industriais de higiene na indústria leve, nos géneros alimentícios e farmacêuticos, tais como cerveja, bebidas, bebidas, produtos lácteos, etc.
Descrições:
1. Tipo de filtro DI Y Padrões Tamanho da tela
| Ecrãs de padrões | ||
| Tamanho | Abertura | Std: Malha/Perf |
| 1/2 "-3" | 0.045" | 3/64" |
| 4"-14" | 0.125" | 1/8" |
2Lista das principais peças e materiais para a filtragem do tipo DI Y
| - Não, não. | Parte | Materiais | Padrão DIN |
| 1 | Corpo | Ferro dúctil | DI, GGG50 |
| 2 | Garrafa do corpo | PTFE/grafite | PTFE / NÃO ASBESTOS |
| 3 | Parafusos | Aço | Rst37-2 |
| 4 | Cobertura | Ferro dúctil | DI, GGG50 |
| 5 | Plug | Aço inoxidável | SS304 |
| 6 | Ecrã | Aço inoxidável | SS304 |
4Dimensões principais da ligação:
| DN | L | Dg | Dk | D | f | b | n-d | H |
| 15 | 130 | 46 | 65 | 95 | 2 | 12 | 4 a 14 | 75 |
| 20 | 150 | 56 | 75 | 105 | 2 | 14 | 4 a 14 | 75 |
| 25 | 160 | 65 | 85 | 115 | 3 | 14 | 4 a 14 | 88 |
| 32 | 180 | 76 | 100 | 140 | 3 | 16 | 4 a 19 | 88 |
| 40 | 200 | 84 | 110 | 150 | 3 | 16 | 4 a 19 | 100 |
| 50 | 230 | 99 | 125 | 165 | 3 | 19 | 4 a 19 | 113 |
| 65 | 290 | 118 | 145 | 185 | 3 | 19 | 4 a 19 | 130 |
| 80 | 310 | 132 | 160 | 200 | 3 | 19 | 8 a 19 | 157 |
| 100 | 350 | 156 | 180 | 220 | 3 | 19 | 8 a 19 | 187 |
| 125 | 400 | 184 | 210 | 250 | 3 | 19 | 8 a 19 | 219 |
| 150 | 480 | 211 | 240 | 285 | 3 | 19 | 8 a 23 | 278 |
| 200 | 600 | 266 | 295 | 340 | 3 | 20 | 12 a 23 | 349 |
| 250 | 730 | 319 | 355 | 405 | 3 | 22 | 12 a 28 | 435 |
| 300 | 850 | 370 | 410 | 460 | 4 | 24.5 | 12 a 28 | 520 |
4. Tipo de capô para filtro de ferro dúctil tipo Y
