Detalhes do produto:
Condições de Pagamento e Envio:
|
| Body Material: | Forged Steel: F22 | Trim: | 13Cr, Half Stellite/ Full Stellite |
|---|---|---|---|
| Size: | 1/2in - 2in | Pressure Rating: | Class 2500LB / 2500# |
| Actuator: | Handwheel | Connection Ends: | SW, Socket Weld |
| Bonnet Type: | Pressure Seal Bonnet, PSB | OEM service: | YES |

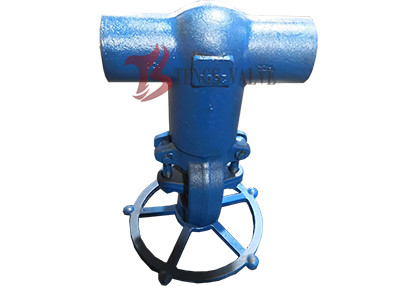

PSB, Válvula Gaveta F22 com Vedação por Pressão, Válvulas Gaveta de Aço Forjado de Alta Pressão, Dn25, Ansi 2500LB, Conexão SW
Detalhes rápidos:
1. Produto: Válvula Gaveta Forjada de Alta Pressão 2500LB
2. Construções: PSB, Vedação por Pressão
3. Tipo de furo: Furo total
4. Faixa de tamanho: 1/2" a 2".
5. Classificações de pressão: Classe 2500LB / 2500#
6. Conexões de extremidade: SW, Soldado por encaixe
7. Materiais disponíveis em: A105 N, LF2, F5, F11, F22, F304, F316, F316L, F51, F53 ou Equivalente;
8. Vários materiais de acabamento estão disponíveis para atender a diferentes condições de serviço
9. Especial: NACE MR 0175
Características
1. Estilo da junta do capô
Aço inoxidável + junta combinada de grafite flexível
Junta de anel
Design de vedação por pressão
2. Vedação de gaxeta
Como de costume, grafite flexível é usado para material de gaxeta. PTFE ou material de gaxeta combinado também pode ser usado se solicitado pelo cliente.
3. Conexão do corpo e do capô
Vedação por pressão.
4. Operação
Volante, Haste nua, Atuador elétrico
5. Design do disco
NPS<2 Válvulas gaveta são gavetas de cunha sólida.
6. Design do encosto
Todas as válvulas gaveta têm design de encosto.
7. Design da haste
A haste é design forjado integral. O diâmetro mínimo da haste deve ser conforme o requisito padrão.
8. Sede
Para válvula gaveta de aço carbono, a sede é geralmente de aço forjado. A superfície de vedação da sede é sobreposta e soldada com liga dura especificada pelo cliente. Para válvula gaveta de aço inoxidável, a sede é integral com o corpo, ou pode ser usinada diretamente após a soldagem da liga dura. O tipo de sede rosqueada ou soldada também é opcional para válvula gaveta de aço inoxidável.
Descrição
Lista de peças e materiais da válvula gaveta de aço forjado para vedação por pressão 2500LB
| Nº | Nome da peça | A105/F6a | A105/F6aHFS | LF2/304 | F11/F6aHF | F304(L)/304(L) | F316(L)/316(L) | F51/410HF |
| 1 | Corpo | A105 | A105 | LF2 | F11 | F304(L) | F316(L) | F51 |
| 2 | Sede | 410 | 410HF | 304 | 410HF | 304(L) | 316(L) | F51 |
| 3 | Cunha | F6a | F6a | F304 | F6aHF | F304(L) | F316(L) | F51 |
| 4 | Haste | 410 | 410 | 304 | 410 | 304(L) | 316(L) | F51 |
| 6 | Capô | A105 | A105 | LF2 | F11 | F304(L) | F316(L) | F51 |
| 8 | Pino | 410 | 410 | 410 | 410 | 304 | 304 | 304 |
| 9 | Gaxeta | 410 | 410 | 304 | 410 | 304 | 316 | F51 |
| 10 | Parafuso olhal da gaxeta | B7 | B7 | L7 | B16 | B8(M) | B8(M) | B8(M) |
| 11 | Flange da gaxeta | A105 | A105 | LF2 | F11 | F304 | F304 | F304 |
| 12 | Porca sextavada | 2H | 2H | 2H | 2H | 8(M) | 8(M) | 8(M) |
| 13 | Porca da haste | 410 | 410 | 410 | 410 | 410 | 410 | 410 |
| 14 | Porca de travamento | 35 | 35 | 35 | 35 | 35 | 35 | 35 |
| 15 | Placa de identificação | AL | AL | AL | AL | AL | AL | AL |
| 16 | Volante | A197 | A197 | A197 | A197 | A197 | A197 | A197 |
| 17 | Junta lubrificante | 410 | 410 | 410 | 410 | 410 | 410 | 410 |
| 18 | Gaxeta | Grafite | Grafite | Grafite | Grafite | Grafite | Grafite | Grafite |
| 23 | Junta de vedação | 420 | 420 | 304 | 304 | 304(L) | 316(L) | 420 |
| 24 | Anel P.S. | 304 | 304 | 304 | 304 | 304 | 316 | 316 |
| 25 | Sede P.S. | 420 | 420 | 304 | 304 | 304(L) | 16(L) | F91 |
| 26 | Almofada da porca | 410 | 410 | 410 | 410 | 410 | 410 | 410 |
| 27 | Porca da gaxeta | Aço fundido | Aço fundido | Aço fundido | Aço fundido | Aço inoxidável | Aço inoxidável | Aço inoxidável |
